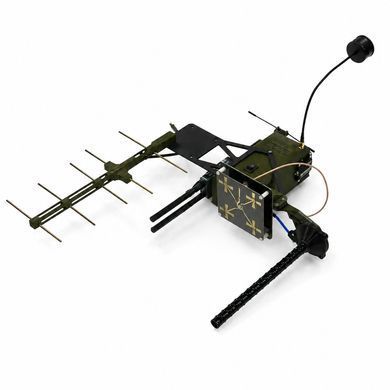

Бортовой ретранслятор управления и видеосвязи для DJI Matrice 4T
Бортовой ретранслятор предназначен для расширения возможностей каналов управления и передачи видеосигнала при работе БПЛА. Комплекс выполнен в компактном корпусе и комплектуется системой крепления, совместимой с DJI Matrice 4T.
Ретранслятор обеспечивает прием видеосигнала в диапазоне 6,0–7,2 ГГц и его последующую передачу на частоте 3,3 ГГц. Для приема видео используется PeakFPV THOR R67, а передача осуществляется с помощью RushFPV 3.3 GHz мощностью 2 Вт.
Канал управления работает на прием в диапазонах 868/915 МГц с использованием RX TBS. Для канала управления применяется направленная антенна Yagi-Uda с линейной поляризацией и усилением 10 dBi.
Видеоканал оснащен антенной системой типа Helix с правой круговой поляризацией RHCP. Основная приемная антенна диапазона 6,0–7,2 ГГц имеет усиление 14 dBi, а антенна канала 3,3 ГГц — 2 dBi.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты приема видео | 6,0–7,2 ГГц |
| Частота передачи видео | 3,3 ГГц |
| Видеоприемник (VRX) | PeakFPV THOR R67 |
| Видеопередатчик (VTX) | RushFPV 3.3 GHz, 2 W |
| Тип антен видеоканала | Helix |
| Поляризация видеоантенн | RHCP |
| Усиление основной видеоантенны 6,0–7,2 ГГц | 14 dBi |
| Усиление видеоантенны 3,3 ГГц | 2 dBi |
| Материал видеоантенн | Пластик, металл |
| Частота приема управления | 868/915 МГц |
| Приемник управления | RX TBS |
| Частота передачи управления | Переменная |
| Тип антенны управления | Yagi-Uda |
| Поляризация антенны управления | LP |
| Усиление антенны управления | 10 dBi |
| Материал антенны управления | Пластик, металл |
| Плата переключения VRX | «Крутько» |
| Напряжение питания | 12 В |
| Совместимость крепления | DJI Matrice 4T |
Комплект поставки
-
Ретранслятор, укомплектованный приемниками и передатчиками
-
Комплект крепления на БПЛА DJI Matrice 4T
-
Видеоантенны Helix
-
Антенна управления Yagi-Uda Mini
-
Аккумулятор 3S1P — 2 шт.
-
Переходник для зарядки XT30 → XT60
-
Комплект крепежных элементов
-
TX ELRS EMAX 915
-
Противоударный кейс IP55, габариты 406 × 330 × 174 мм
